主要用于温度≤200蒸汽管道上，压力PN1.6，起启闭管路介质或调节流量作用。201 J41T-16 J41H-16 J41F-16代号：204 J11T-16 J11H-16 J11F-16型内螺纹截止阀主要技术参数公称压力 PN1.6MPa强度试验压力2.4密封试验压力1.6工作温度≤150℃工作介质：水、蒸汽、油类主要零件材料零件名称材 料阀体、阀盖、阀辨灰铸铁、可锻密封圈黄铜、

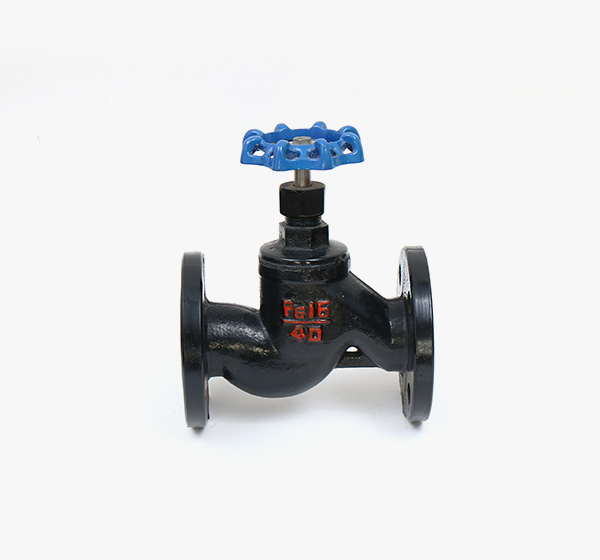

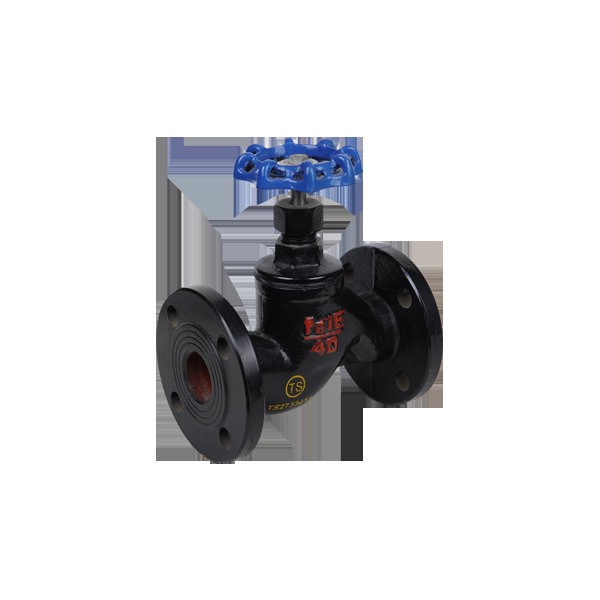

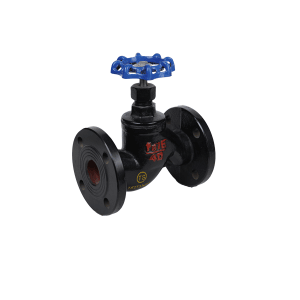

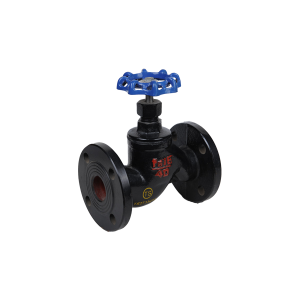

法兰式截止阀主要用于温度≤200蒸汽管道上，压力PN1.6，起启闭管路介质或调节流量作用。201 J41T-16 J41H-16 J41F-16代号：204 J11T-16 J11H-16 J11F-16型内螺纹截止阀主要技术参数公称压力 PN1.6MPa强度试验压力2.4密封试验压力1.6工作温度≤150℃工作介质：水、蒸汽、油类主要零件材料零件名称材 料阀体、阀盖、阀辨灰铸铁、可锻密封圈黄铜、

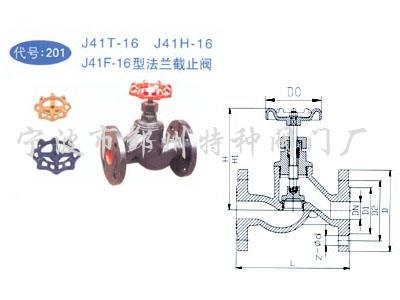

201 J41T-16 J41H-16 J41F-16
代号：204 J11T-16 J11H-16 J11F-16型内螺纹截止阀
主要技术参数
| 公称压力 PN | 1.6 | MPa |
| 强度试验压力 | 2.4 | |
| 密封试验压力 | 1.6 | |
| 工作温度 | ≤150℃ | |
| 工作介质：水、蒸汽、油类 | ||
主要零件材料
| 零件名称 | 材 料 |
| 阀体、阀盖、阀辨 | 灰铸铁、可锻 |
| 密封圈 | 黄铜、不锈钢 |
| 阀杆 | 黄铜、不锈钢 |
| 填料 | 聚四氟乙烯（塑料王） |
| 垫片 | 石棉橡胶板 |
| 代码 | 公称通径 DN | 管螺纹 G | （mm)尺寸 | 备注 | ||||
| L | S | H | H1 | DO |
| |||
| 20A-15 | 15 | 1/2" | 90 | 27 | 120 | 129 | 60 | |
| 20A-20 | 20 | 3/4" | 100 | 34 | 126 | 136 | 60 | |
| 20A-25 | 25 | 1" | 120 | 46 | 140 | 154 | 80 | |
| 20A-32 | 32 | 11/4" | 140 | 55 | 152 | 162 | 90 | |
| 20A-40 | 40 | 11/2" | 170 | 65 | 165 | 180 | 90 | |
| 20A-50 | 50 | 2" | 200 | 75 | 178 | 200 | 100 | |
